Disjuntor Média Tensão
Disjuntor Média Tensão
O Disjuntor de Média Tensão tem como objetivo bloquear a entrada de carga elétrica acima do limite suportado pelo equipamento. A Adeel comercializa Disjuntores para clientes de todo Brasil, entregues com segurança e pontualidade.
Solução On Board
Essa solução reúne todas as vantagens de uma proteção seletiva que permite a supervisão da corrente do circuito trifásico de média tensão e também da corrente de neutro, proporcionando a proteção de sobrecarga com tempo definido, sobrecorrente de curto-circuito a tempo curto e proteção de curto-circuito instantânea, conforme definição do Estudo de Proteção e Seletividade, atendendo as suas necessidades.
Viabilize seu sistema de proteção com proteção de sobrecorrente de neutro sempre integrada, não necessitando de mais um transformador de corrente.
Disjuntor de média tensão dimensionado conforme as características da instalação, podendo ser provido de comunicação serial, tornando uma instalação de melhores produtos e com a melhor solução: On Board.
![disjuntor-media-tensao-ok](https://adeel.com.br/wp-content/uploads/2024/03/disjuntor-media-tensao-ok.png)
![abntokk](https://adeel.com.br/wp-content/uploads/2024/03/abntokk.jpg)
Atende a NBR 14039 e IEC 62271-100
Características Técnicas
. Disjuntor Média Tensão On board
. Classe de tensão: 17,5kV
. Corrente nominal: 630A
. Corrente de curto-circuito: 16kA, 20kA ou 25kA
. Tensão de comando: 110/220Vca (interna ou externa)
. Estrutura: galvanizada

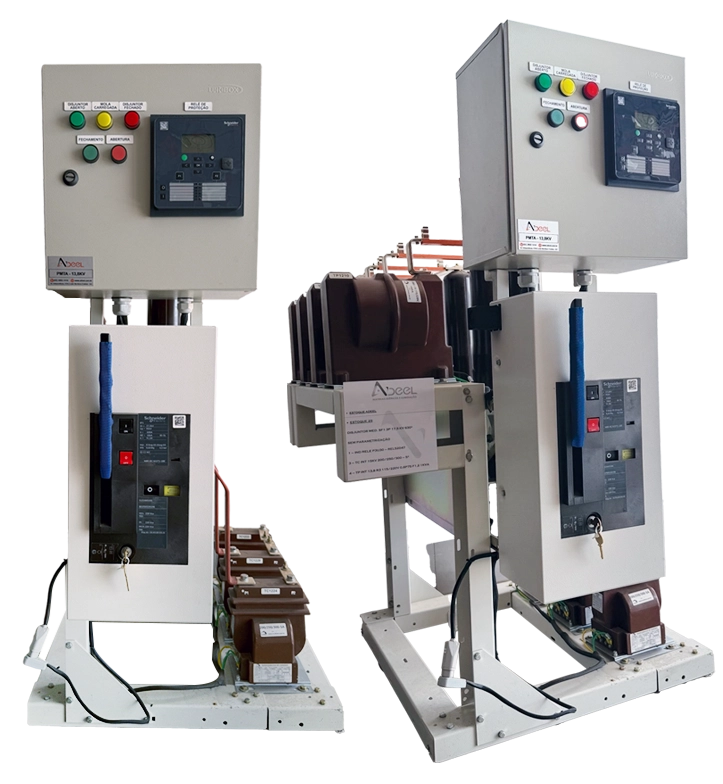

Solução Integrada para Subestações em Alvenaria

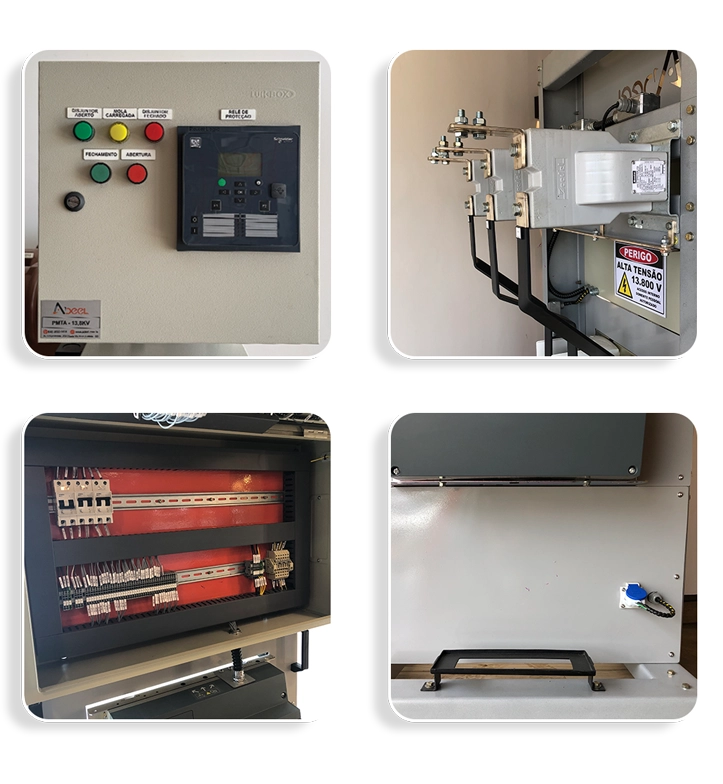

Facilidade e rapidez na instalação de uma subestação. Estrutura metálica com todos os produtos (disjuntor, relé de proteção e TCs) conectados entre si, testado e pronto para ser energizado. Disjuntor e relé de proteção Schneider Electric. Equipamentos isentos de manutenção em sua parte primária.
Conjunto conforme normas:
· NBR-IEC 62271-100 — Disjuntores de alta tensão em corrente alternada;
· NBR 10478 – Equipamentos elétricos de manobra acima de 1 kV;
· NBR 14039 — Instalações elétricas em média tensão.
Traz os benefícios da padronização dos componentes e, portanto, condições técnicas e comerciais pré-estabelecidas e prazo de entrega mais adequado às necessidades do mercado.
![alvenaria](https://adeel.com.br/wp-content/uploads/2024/03/alvenaria.png)

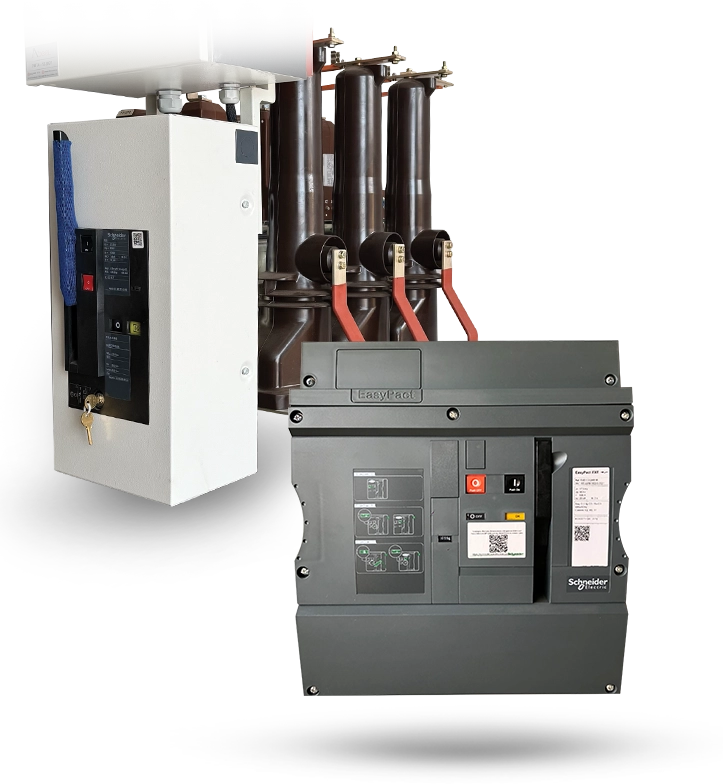

Disjuntor Evolis
✓ Alta durabilidade
✓ Durabilidade elétrica:
E2: 10.000 interrupções a corrente nominal
✓ Durabilidade mecânica: comando similar ao do Masterpact:
M2: 10.000 a 30.000 manobras
✓ Manutenção reduzida: manutenção preventiva no comando a cada 10 anos ou a cada 10.000 manobras
✓ Câmara de extinção a vácuo, estanque para toda vida
✓ Vida útil: 30 anos

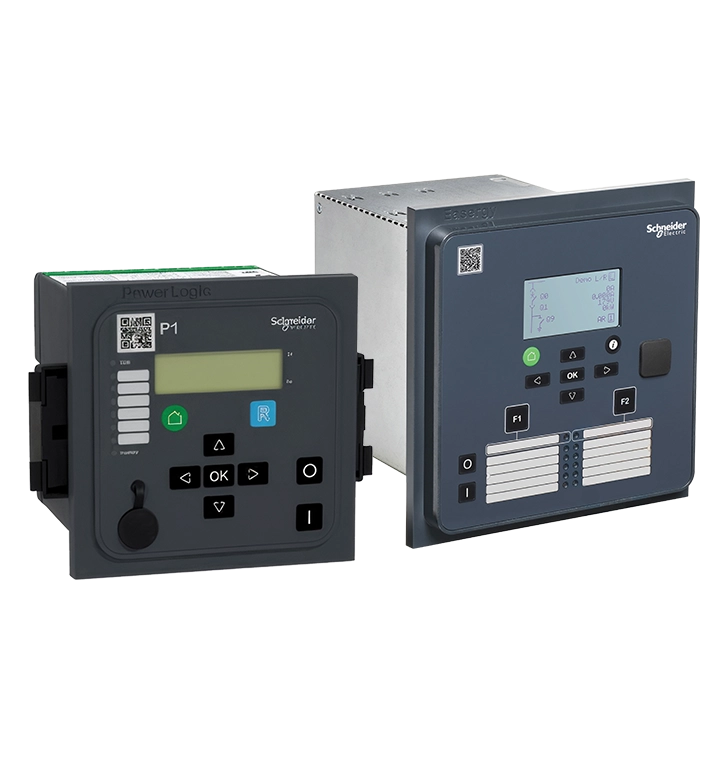

Relés de Proteção Inteligentes para Aplicações Básicas
O VAMP 11 herda e acabará por assumir o bem conhecido MiCOM Px11. Com foco na simplicidade e custo/benefício, a nova Série VAMP 11 se tornará a referência para os dispositivos mais eficientes para aplicações de proteção padrão. A gama de produtos VAMP 11 é adaptada às necessidades do usuário. Ele foi projetado para atender aos requisitos básicos de proteção e controle de diversas redes de baixa e média tensão. Os relés oferecem uma variedade de funções de proteção separadas por modelos. Essa abordagem otimiza a proteção requisitada e evita o desperdício de funcionalidades e custo. Muitas opções selecionáveis incorporadas no relé oferecem um alto nível de flexibilidade em termos de aplicação e manutenção. VAMP série 11 oferece um conjunto completo de funções de medição que estão disponíveis remota ou localmente através da porta USB frontal. Os relés podem ser conectados a qualquer tipo de sistema SCADA usando protocolos de comunicação serial IEC 60870-5-103 ou Modbus. Vamp 11 Series não é apenas fácil de usar, mas também fácil de escolher.
![vamp11F](https://adeel.com.br/wp-content/uploads/2024/03/vamp11F.jpg)
![vamp_11Fok](https://adeel.com.br/wp-content/uploads/2024/03/vamp_11Fok.jpg)
Benefícios
· Fácil de usar com IHM em 7 idiomas
· Fácil de instalar com pequeno impacto na instalação
· Fácil de configurar pela interface HMI ou porta USB
· Fácil de comunicar através dos protocolos IEC 60870-5-103 e Modbus
· Fácil de operar com botões de controle de disjuntor integradas
· Fácil de escolher, poucas variações de hardware.
Aplicações
Os relés VAMP 11 são tipicamente aplicados em distribuição secundária de energia ou em subestações de consumo de média tensão. Estes dispositivos são uma escolha certa para a substituição de relés de tecnologia antiga. VAMP 11F é adequado para aplicação em alimentadores, entradas ou de proteção do transformador. Seu design compacto e confiabilidade o torna perfeito para montadores de painel de baixa e média tensão e OEMs.
